تبدأ فرق المرافق عادةً نقاش الطاقة عبر الإيثرنت بسؤال بسيط: هل يحتاج هذا الجهاز الطرفي إلى PoE+ أم أن 802.3af يكفي؟ وحتى مع توفر معايير طاقة أعلى الآن، ما يزال 802.3af يظهر في أوراق بيانات المنتجات وإعدادات المحولات وعمليات النشر الميدانية لسبب واحد، وهو أن كثيرًا من أجهزة الشبكة لا تحتاج ببساطة إلى طاقة أكبر. ويظل فهم معيار PoE الأصلي ضروريًا لتخطيط الهواتف والكاميرات ونقاط الوصول وأنظمة التحكم في الدخول من دون تضخيم غير ضروري للشبكة.
دور 802.3af في الطاقة عبر الإيثرنت الحديثة
يُعد IEEE 802.3af أول معيار معتمد على نطاق واسع للطاقة عبر الإيثرنت. وهو يحدد كيفية توصيل المحول أو الحاقن للتيار المستمر إلى جانب بيانات الإيثرنت عبر الكابلات النحاسية القياسية. ومن الناحية التقنية، يحدد المعيار سلوك معدات مصدر الطاقة، التي يُطلق عليها عادةً PSE، والأجهزة المُزوَّدة بالطاقة أو PD، بحيث يمكن لأجهزة من شركات مختلفة أن تعمل معًا من دون أنظمة طاقة احتكارية.
قبل هذا المعيار، اعتمدت كثير من أجهزة الشبكة على محولات طاقة خاصة بالبائع أو منافذ تيار متردد محلية. فقد يحتاج هاتف IP من علامة تجارية إلى مصدر طاقة مختلف عن هاتف من علامة أخرى. وغيّر 802.3af ذلك من خلال إنشاء طريقة مشتركة للكشف والتصنيف والتوصيل. وهذا التوافق التشغيلي هو أحد الأسباب التي جعلت المعيار يظل جزءًا أساسيًا من شبكات المؤسسات حتى مع توفر إصدارات PoE أحدث.
كما حل المعيار مشكلة نشر مادية. إذ يمكن تركيب نقطة وصول مثبتة في السقف، أو هاتف في بهو، أو كاميرا في ممر حيث تصل كابلات الشبكة بالفعل، من دون الحاجة إلى استدعاء كهربائي لإضافة منفذ قريب. وما تزال هذه الميزة العملية تدفع كثيرًا من مشاريع التحديث والتوسعة، خاصة في المباني التي يكون فيها تمديد تيار متردد جديد مكلفًا أو مسببًا للإزعاج.
كيف تعمل عمليات الكشف والتصنيف وتوصيل الطاقة
لا يعني PoE أن الطاقة موجودة دائمًا على الكابل. إذ تتحقق معدات مصدر الطاقة أولًا مما إذا كان هناك جهاز مُزوَّد بالطاقة صالح متصل. وتبحث خطوة الكشف هذه عن توقيع كهربائي محدد. وإذا غاب هذا التوقيع، يظل المنفذ منفذ بيانات عاديًا، مما يمنع تلف الأجهزة غير الداعمة لـPoE ويتجنب إخراج طاقة غير ضروري.
وبمجرد اكتشاف جهاز مُزوَّد بالطاقة، قد يصنفه المحول أو الحاقن لتقدير مقدار الطاقة التي سيطلبها. والتصنيف ليس قياسًا لحظيًا، بل وسيلة لحجز فئة طاقة قبل تطبيق جهد التشغيل الكامل. وبعد التصنيف، يزوّد المنفذ الطاقة ويستمر في مراقبة الاتصال بحثًا عن أعطال أو انقطاع أو تغيرات في سحب الطاقة.
الرقم الأكثر تداولًا لمعيار 802.3af هو 15.4 واط، لكنه يشير إلى الحد الأقصى للإخراج عند جانب مصدر الطاقة. وبعد انخفاض الجهد على طول الكابل، تبلغ الكمية المضمونة المتاحة عند الجهاز المُزوَّد بالطاقة نحو 12.95 واط. وهذا الفرق مهم لأن الجهاز الطرفي قد يعمل عند أطوال كابلات قصيرة لكنه يتعثر في مسار طويل إذا كان يعمل قرب الحد الأعلى للمعيار.

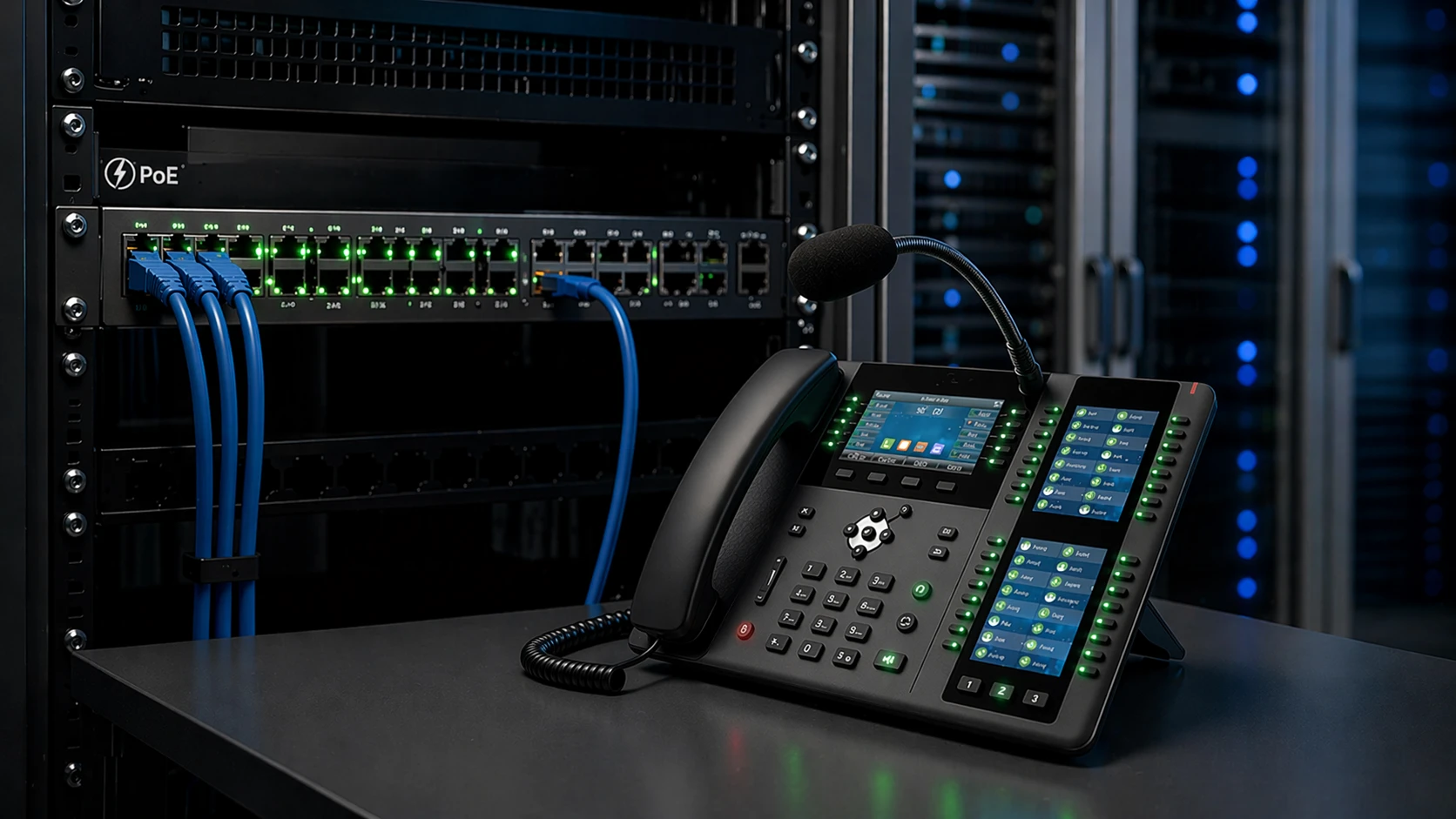

يستخدم النشر النموذجي لمعيار 802.3af كابل إيثرنت واحدًا لحمل كل من الاتصال بالشبكة والطاقة إلى جهاز طرفي متوافق مثل هاتف IP.
الأجهزة الطرفية الشائعة التي ما تزال تناسب نطاق طاقة 802.3af
هواتف IP هي المثال التقليدي. فمعظم هواتف المكاتب وهواتف الجدران وأجهزة الاتصال الداخلي SIP الأساسية مصممة لهذا النطاق من الطاقة. وهي لا تحتاج إلى PoE+، ومنحها طاقة إضافية لا يقدم أي فائدة عملية. وهذا يجعل 802.3af خيارًا افتراضيًا مستقرًا لنشر الصوت في المكاتب والمدارس والمواقع الفرعية والمرافق العامة.
كما تتناسب كاميرات IP الثابتة ومكونات التحكم في الدخول بشكل طبيعي. فالكاميرا المدمجة الداخلية أو الخارجية، ومحطة الباب، وقارئ الشارات غالبًا ما تسحب بضعة واطات فقط. ولأن هذه الأجهزة تُركب عادةً في الممرات والمداخل وأماكن أخرى تكون فيها الطاقة المحلية غير ملائمة، يظل تركيب PoE عبر كابل واحد جذابًا. وينطبق الأمر نفسه على كثير من محطات الاتصال الداخلي ونقاط النداء المستخدمة في المباني التجارية.
نقاط الوصول اللاسلكية الخفيفة توافق شائع آخر. ففي حين تتطلب وحدات Wi-Fi 6 أو Wi-Fi 7 عالية الأداء غالبًا 802.3at أو أعلى، ما تزال كثير من نقاط الوصول الأصغر والموديلات الداخلية الأقدم تعمل ضمن حدود 802.3af. وفي مناطق التغطية منخفضة الكثافة، يمكن أن يخفف ذلك الحمل على البنية التحتية للمحولات من دون التضحية بتجربة المستخدم.
كما تدخل الهواتف الصناعية ولوحات المشغل البسيطة وبوابات المراقبة المدمجة ضمن هذه المجموعة. والخاصية المشتركة هي سحب طاقة ثابت ومتواضع بدلًا من الارتفاعات الناتجة عن السخانات أو المحركات أو أجهزة الراديو عالية القدرة. وعبر الحرم الجامعي والمكاتب وسلاسل المتاجر ومراكز النقل والمواقع شبه الصناعية، يظل 802.3af خيارًا عمليًا للأجهزة الطرفية الموزعة منخفضة الطاقة.

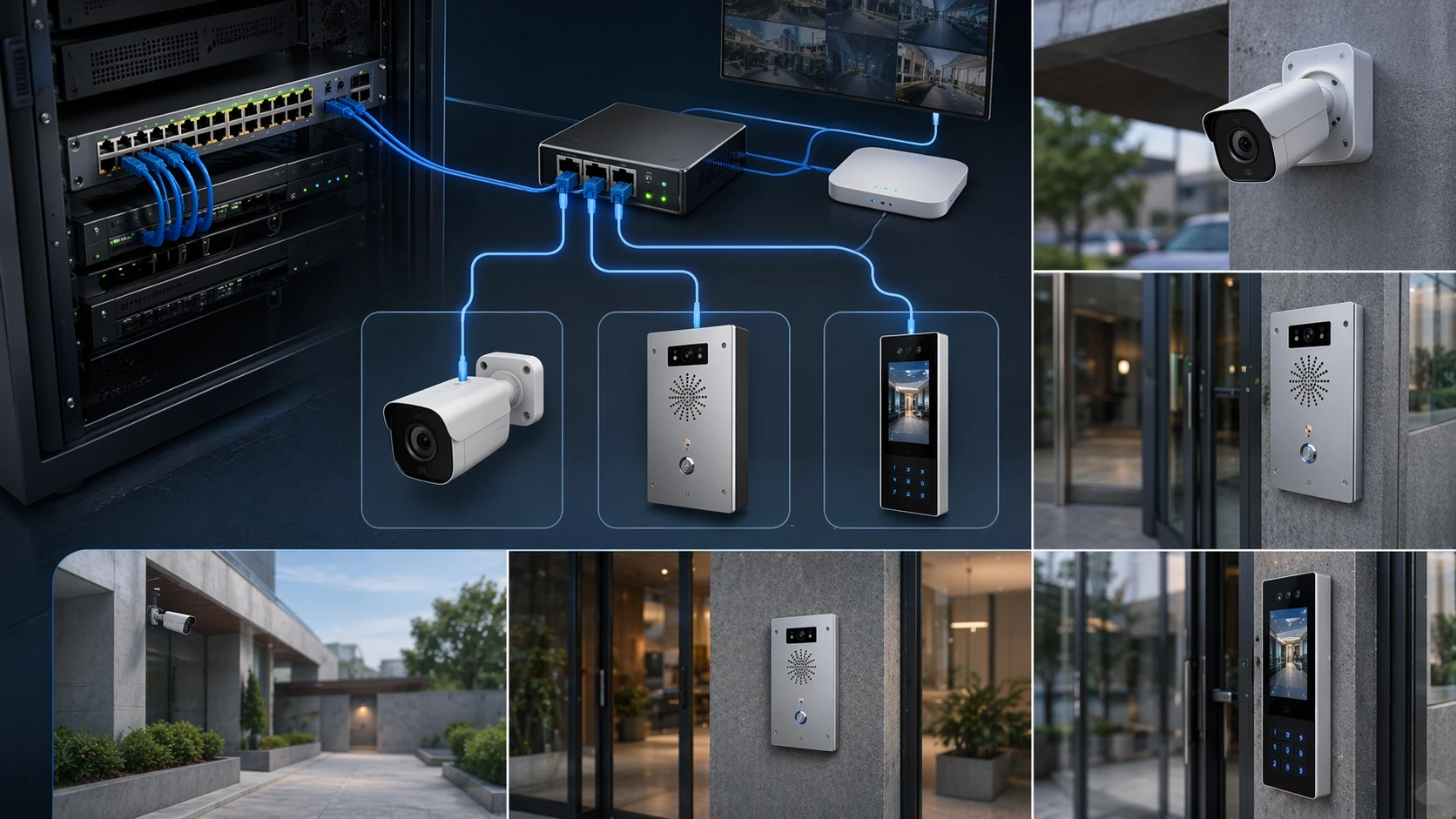

يُستخدم 802.3af PoE على نحو شائع مع الأجهزة الطرفية مثل الكاميرات الثابتة ومحطات الاتصال الداخلي وقارئات التحكم في الدخول حيث يقلل التركيب بكابل واحد من تعقيدات العمل الميداني.
مقارنة 802.3af مع PoE+ والمعايير الأعلى طاقة
يوفر PoE+ بموجب IEEE 802.3at نحو ضعف خرج مصدر الطاقة، مع نحو 25.5 واط مضمونة عند الجهاز. وهذه الميزانية الأعلى مناسبة للأجهزة ذات أجهزة الراديو المتعددة، أو آليات التقريب والإمالة، أو الشاشات اللمسية الأكبر، أو عناصر التسخين. وإذا حددت الشركة المصنعة PoE+ كمتطلب، فعادةً ما يكون السبب أن المنتج لا يمكنه العمل بشكل موثوق على 802.3af.
يوسّع 802.3bt نطاق الطاقة إلى أبعد من ذلك، لكنه يتعلق أساسًا بمعدات متخصصة مثل نقاط الوصول عالية الطاقة، أو إضاءة LED، أو أنظمة صناعية معينة. وبالنسبة لنقاط النهاية الشائعة في الاتصالات والأمن، غالبًا ما تكون السعة الإضافية غير ضرورية، وقد يؤدي توصيل جهاز منخفض الطاقة بمحول عالي الطاقة إلى إهدار الميزانية المتاحة فحسب.
ومن مزايا 802.3af التوافق الخلفي في البيئات المختلطة. إذ يمكن لمحول PoE+ أو 802.3bt عادةً تزويد جهاز 802.3af بالطاقة من دون إعداد خاص. ويتيح ذلك للمؤسسات تشغيل هواتف IP وكاميرات وقارئات قديمة إلى جانب نقاط نهاية أحدث عالية الطاقة على منصة المحولات نفسها، مما يدعم التحديث التدريجي من دون استبدال كل جهاز طرفي في وقت واحد.
نصائح عملية لتخطيط ميزانية الطاقة والنشر
القاعدة الأولى هي التحقق من متطلبات الطاقة من جانب الجهاز، وليس فقط من كلمة “PoE”. فبعض المنتجات قد تعمل تحت 802.3af لكنها تعطّل وظائف معينة أو تصبح غير مستقرة عندما تكون كل الميزات نشطة. وينبغي أن تذكر ورقة البيانات الحد الأقصى لسحب الطاقة وفئة PoE المطلوبة. وهذه المعلومات أكثر فائدة من تصريح توافق عام.
ثانيًا، احسب ميزانية طاقة المحول في الوقت نفسه مع عدد المنافذ. فقد يحتوي المحول على 24 منفذًا يدعم PoE لكن مزود الطاقة الكلي لا يستطيع دعم كل المنافذ عند الحمولة الكاملة. وفي عمليات نشر الهواتف أو الكاميرات الكبيرة، اجمع أسوأ سحب لكل منفذ واترك هامشًا لارتفاعات بدء التشغيل والتوسع المستقبلي. كما أن طول الكابل مهم أيضًا، لأن المسارات الأطول تزيد انخفاض الجهد وتقلل الطاقة القابلة للاستخدام عند الجهاز الطرفي.
ثالثًا، فكر في مرونة الطاقة. فعندما تكون محولات PoE متصلة بأنظمة UPS مركزية، يمكن للأجهزة الطرفية المتصلة مواصلة العمل أثناء انقطاع التيار المحلي. وهذا مفيد بشكل خاص لأنظمة الصوت والاتصال الداخلي والتحكم في الدخول. وفي مشاريع التحديث، يمكن لحاقنات midspan إضافة طاقة 802.3af من دون استبدال محول البيانات القائم، مما يسهل إدخال إمكانات PoE تدريجيًا مع مرور الوقت.
أخيرًا، وثّق فئة الطاقة لكل جهاز طرفي وسحبه الفعلي. فهذا يجعل استكشاف الأخطاء أسهل. وإذا أُعيد تشغيل جهاز أو فشل في الإقلاع، يكون الفحص الأول غالبًا هو ما إذا كانت ميزانية المنفذ أو المحول قد تجاوزت الحد، وليس ما إذا كان الكابل معيبًا. كما تساعد السجلات الواضحة فرق الشبكة على تخطيط السعة بدقة أكبر مع نمو عدد الأجهزة المُزوَّدة بالطاقة.
الأسئلة الشائعة
ماذا يحدث إذا وُصل جهاز مُزوَّد بالطاقة 802.3af بمحول PoE+؟
يفاوض المحول على مستوى الطاقة الأقل ويزوّد فقط ما يطلبه الجهاز المُزوَّد بالطاقة. وفي معظم الحالات، لا يلزم إعداد يدوي، مع أن بعض المحولات المدارة تسمح للمسؤولين بتطبيق حد أدق لطاقة المنفذ لأغراض الميزانية.
هل يعمل 802.3af مع جيجابت إيثرنت على الكابل نفسه؟
نعم. يدعم المعيار مشاركة البيانات والطاقة عبر الكابلات النحاسية نفسها في بيئات جيجابت إيثرنت. ويُستخدم كابل Cat5e أو أفضل منه عادةً في التركيبات الحديثة، حيث تعمل الطاقة والبيانات معًا من دون الحاجة إلى زوج طاقة منفصل.
كيف أتحقق من أن الجهاز الطرفي متوافق فعلًا مع 802.3af؟
راجع ورقة بيانات المنتج بحثًا عن تعيين IEEE 802.3af والحد الأقصى لسحب الطاقة المذكور. فكلمة “PoE” وحدها لا تكفي، لأن بعض الأجهزة قد تتطلب PoE+ أو أعلى لتعمل بشكل صحيح.
لماذا قد يعيد جهاز 802.3af التشغيل أو يفشل في البدء حتى عندما يدعم المحول PoE؟
يشير ذلك عادةً إلى ميزانية طاقة غير كافية على مستوى المنفذ أو المحول، أو فقد كبير في الكابل على مسار طويل، أو سحب الجهاز تيارًا أكبر من المتوقع. وتساعد مقارنة السحب الفعلي بالطاقة المتاحة عند جانب الجهاز المُزوَّد بالطاقة في تحديد السبب.
هل يمكن إضافة 802.3af إلى شبكة قائمة غير داعمة لـPoE من دون تغيير المحول؟
نعم. يمكن تركيب حاقن midspan بين المحول القائم والجهاز الطرفي. ويضيف الحاقن الطاقة مع الحفاظ على مسار البيانات، وهو مفيد عندما يحتاج عدد صغير فقط من الأجهزة إلى PoE.
