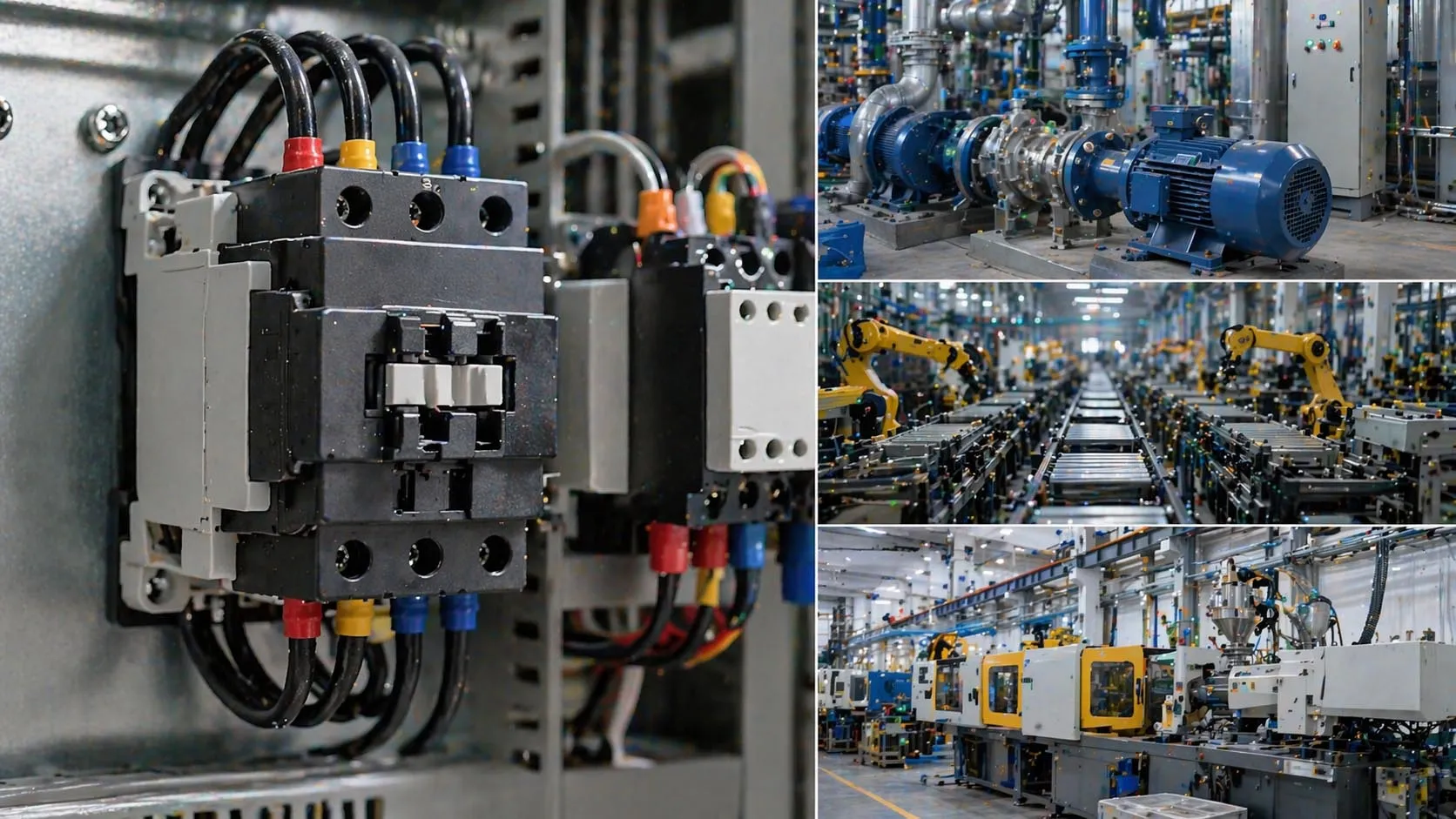

ما الذي يوضحه مخطط توصيل كونتاكتور التيار المتردد

أطراف القدرة وأطراف الحمل

الجزء الأول من المخطط هو مسار القدرة الرئيسي. في العديد من الكونتاكتورات ذات النمط IEC، يُعلَّم مصدر الدخول على جانب الخط بالأرقام 1L1 و3L2 و5L3، بينما يُعلَّم الجانب الخارج بـ 2T1 و4T2 و6T3. عندما يُنشَّط الملف، تُغلق نقاط التلامس الرئيسية وتوصل جانب الخط بجانب الحمل؛ وعندما ينقطع التيار عن الملف، تُفتح تلك النقاط وتفصل الحمل.

في بادئ محرك ثلاثي الأطوار، تغذي هذه الأقطاب مرحل الحماية من الحمل الزائد ثم المحرك. في التطبيقات الأصغر أو أحادية الطور، قد يستخدم الكونتاكتور أقطابًا أقل، لكن المنطق واحد: تدخل قدرة الخط من جانب المصدر وتخرج من جانب الحمل فقط عندما يكون الكونتاكتور مسحوبًا.

يجب دائمًا قراءة دائرة القدرة ودائرة التحكم بشكل منفصل. يخبرك مسار التيار العالي كيف يتم تبديل الحمل؛ ويخبرك مسار التحكم بما يجعل الكونتاكتور يفتح أو يغلق.

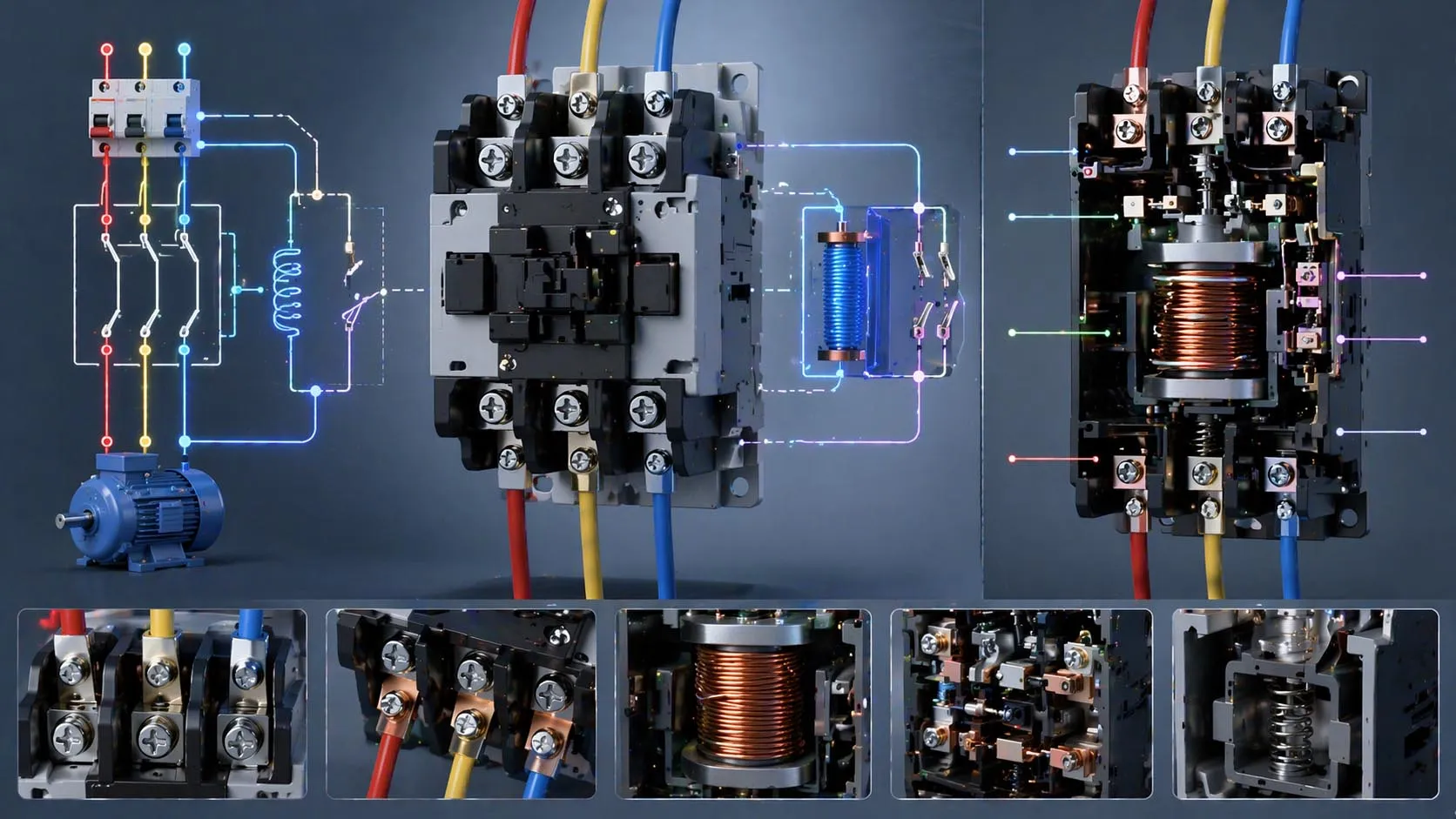

أطراف الملف ونقاط التلامس المساعدة

الجزء الثاني من المخطط هو دائرة التحكم. في معظم الكونتاكتورات، أطراف الملف هي A1 وA2. تطبيق جهد التحكم الصحيح عبر هذين الطرفين يُنشِّط الملف ويغير حالة الكونتاكتور. بالنسبة لملفات التيار المتردد، فإن الاهتمام الرئيسي هو مطابقة الملف لجهد التحكم المقنن؛ وقد تحدد نماذج ملفات التيار المستمر أيضًا القطبية.

عادةً ما تضيف الكونتاكتورات نقاط تلامس مساعدة أيضًا. الزوج الشائع هو نقطة تلامس مساعدة مفتوحة عادةً مُعلَّمة بـ 13/14 ونقطة مغلقة عادةً مُعلَّمة بـ 21/22. لا تحمل هذه النقاط تيار المحرك أو السخان. إنها تعيش في دائرة التحكم للتغذية الراجعة أو القفل التبادلي أو الإشارة أو منطق التثبيت.

في دائرة تشغيل/إيقاف قياسية ثلاثية الأسلاك، تُوصَّل نقطة التلامس المساعدة المفتوحة عادةً على التوازي مع زر التشغيل لتشكيل مسار تثبيت أو استمرار. بمجرد أن يُسحب الملف وتُغلق نقطة التلامس المساعدة، يبقى الكونتاكتور مُنشَّطًا بعد تحرير زر التشغيل، حتى يفتح زر إيقاف أو نقطة تلامس حماية الدائرة.

تبدأ معظم مخططات التوصيل بتحديد الأطراف حتى يتمكن المركب من التمييز بين وظائف الملف والقدرة والمساعدة في لمحة.

مبدأ العمل الأساسي لدائرة كونتاكتور التيار المتردد

كيف يشغل الملف نقاط التلامس الرئيسية

مبدأ العمل مباشر. عندما ترسل دائرة التحكم الجهد المقنن إلى A1 و A2، يسحب الملف الكهرومغناطيسي مجموعة التلامس المتحركة، فيغلق نقاط التلامس الرئيسية، وبناءً على التصميم، يغير نقاط التلامس المساعدة في نفس الوقت. قم بإزالة الطاقة عن الملف وستعيد قوة النابض الكونتاكتور إلى حالته الطبيعية.

هذا يسمح لإشارة تحكم منخفضة الطاقة بتبديل حمل أعلى طاقة بكثير. يمكن بدء المحركات والمعدات الأخرى من محطات أزرار الضغط أو منظمات الحرارة أو مخارج PLC أو مرحلات المؤقت أو مرحلات السلامة أو مفاتيح الطفو أو الأجهزة البعيدة دون تمرير تيار الحمل الكامل عبر مكونات التحكم تلك.

لأن الملف هو العنصر التشغيلي، تحتاج دائرة التحكم إلى نفس العناية التي تحتاجها دائرة القدرة. يؤدي جهد الملف الخاطئ إلى الاهتزاز أو السخونة الزائدة أو الفشل في السحب أو التلف الدائم.

كيف تُبنى دائرة تشغيل/إيقاف قياسية

تستخدم طريقة توصيل الكونتاكتور الشائعة زر إيقاف مغلق عادةً، وزر تشغيل مفتوح عادةً، ونقطة تلامس مساعدة لمرحل الحماية من الحمل الزائد مغلقة عادةً، ونقطة تلامس مساعدة مفتوحة عادةً للتثبيت. في المنطق الأساسي، تتدفق قدرة التحكم عبر نقطة تلامس الإيقاف ونقطة تلامس الحمل الزائد، ثم عبر زر التشغيل إلى A1؛ ويعود A2 إلى الجانب الآخر من مصدر التحكم.

اضغط على زر التشغيل فيُنشَّط الملف. تُغلق نقطة التلامس المساعدة للتثبيت في نفس الوقت، مما ينشئ مسارًا متوازيًا حول زر التشغيل، فيبقى الكونتاكتور في حالته بعد تحرير الزر. اضغط على زر الإيقاف، أو افصل مرحل الحماية من الحمل الزائد، فينفتح مسار التحكم — ويسقط الكونتاكتور.

تُستخدم طريقة التحكم هذه على نطاق واسع لأنها بسيطة وموثوقة وسهلة استكشاف الأخطاء وإصلاحها. كما أنها تفصل تحكم المشغل، والحماية من الحمل الزائد، وتبديل الحمل إلى أجزاء محددة بوضوح من الدائرة.

الكونتاكتور لا يحمي المحرك بحد ذاته. في معظم دوائر المحركات، يجب إضافة الحماية من الدائرة القصيرة والحماية من الحمل الزائد بشكل منفصل وتنسيقها مع تصنيف الكونتاكتور.

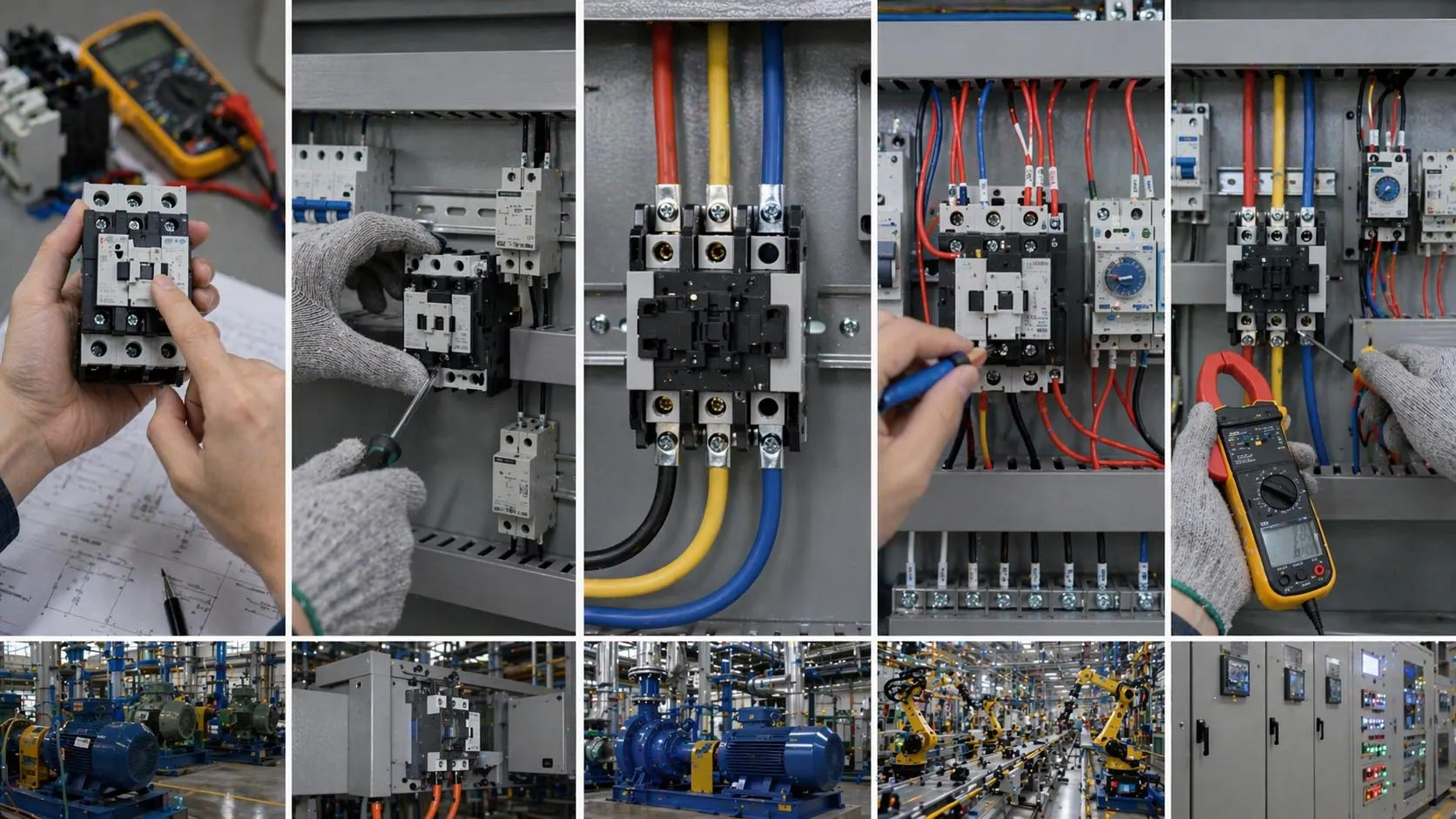

خطوات توصيل كونتاكتور التيار المتردد النموذجية

الخطوة 1: تأكيد تصنيف الجهاز وجهد الملف

قبل بدء أي توصيل، تأكد من نوع الكونتاكتور، وجهد الملف، وترتيب الأقطاب، وتصنيف التيار، وفئة الاستخدام، وأي وحدات ملحقة مثل الكتل المساعدة أو الأقفال الميكانيكية. يستحق جهد الملف اهتمامًا خاصًا لأن دوائر التحكم قد تعمل بجهد 24 فولت متردد، 24 فولت مستمر، 110 فولت متردد، 120 فولت متردد، 220–240 فولت متردد، أو قيم أخرى حسب تصميم اللوحة.

هذه أيضًا هي المرحلة للتحقق مما إذا كان مرحل الحماية من الحمل الزائد يُركَّب مباشرة على الكونتاكتور وما إذا كان محول التحكم أو مخرج مرحل PLC أو مفتاح اختيار أو مؤقت أو نقطة تلامس قفل تبادلي جزءًا من التصميم.

الخطوة 2: تركيب الكونتاكتور والأجهزة ذات الصلة

ركب الكونتاكتور وفقًا لتعليمات الشركة المصنعة، عادةً على سكة DIN أو لوحة خلفية. رتب مرحل الحماية من الحمل الزائد، وكتل الأطراف، وأزرار الضغط، وأجهزة الحماية، وقنوات الأسلاك بحيث تبقى أسلاك الخط وأسلاك الحمل وأسلاك التحكم واضحة وقابلة للصيانة.

التخطيط الجيد للوحة هو جزء من ممارسة التوصيل الجيدة. الفصل المادي بين موصلات القدرة وموصلات التحكم يحسن الصيانة، ويقلل أخطاء التوصيل، ويجعل استكشاف الأخطاء المستقبلي أسرع. كما يساعد في إدارة الحرارة ويحافظ على نظافة توجيه الكابلات داخل الحاوية.

الخطوة 3: توصيل دائرة القدرة الرئيسية

بعد العزل الآمن والتحقق، وصّل موصلات المصدر الرئيسي بأطراف الخط الداخلة للكونتاكتور، والموصلات الخارجة من الكونتاكتور أو مرحل الحماية من الحمل الزائد إلى الحمل. في العديد من ترتيبات بادئ المحرك، يدخل الخط إلى الكونتاكتور أولاً، ويغذي جانب الحمل مرحل الحماية من الحمل الزائد، ثم يغذي مرحل الحماية من الحمل الزائد أطراف المحرك.

يتبع حجم الموصل، وعزم شد الأطراف، وتنسيق الحماية، وتسلسل الأطوار وثائق المعدات والكود الكهربائي المحلي. الهدف ليس فقط إكمال المسار، بل إكماله بطريقة تتوافق مع التطبيق المقنن لمجموعة البادئ.

الخطوة 4: توصيل دائرة التحكم

التالي هو دائرة التحكم. مثال بسيط يمر من مصدر التحكم عبر زر الإيقاف المغلق عادةً، ثم عبر نقطة التلامس المساعدة لمرحل الحماية من الحمل الزائد المغلقة عادةً، ثم عبر زر التشغيل المفتوح عادةً، وأخيرًا إلى A1. يعود A2 إلى الساق المقابلة من مصدر التحكم.

في طريقة التحكم ثلاثية الأسلاك، توضع نقطة التلامس المساعدة المفتوحة عادةً للكونتاكتور على التوازي مع زر التشغيل لتشكيل دائرة التثبيت. تُدرج مصابيح الإشارة، أو الأقفال التبادلية، أو نقاط تلامس المؤقت، أو شروط PLC حسب تسلسل التحكم في المخطط.

هنا يهم انتظام التوصيل أكثر من أي شيء آخر. نقطة تلامس مساعدة في غير مكانها أو عودة جهد تحكم خاطئة يمكن أن تجعل الدائرة تفشل في البدء، أو تفشل في التثبيت، أو تفشل في التوقف.

الخطوة 5: الفحص والاختبار والتشغيل التجريبي

قبل التنشيط، تحقق من كل نقطة توصيل مقابل المخطط واشدد كل طرف وفقًا للمواصفات. تحقق من تعريف الأسلاك، وحالة العزل، والتأريض، واستمرارية الأطوار، وإعدادات الحمل الزائد، والحرية الميكانيكية للكونتاكتور ومجموعة الحمل الزائد.

ابدأ التشغيل التجريبي بفحوصات دائرة التحكم واختبار بدون حمل أو بحمل متحكم فيه حيثما أمكن. تأكد من أن وظيفة الإيقاف تُسقط الكونتاكتور، وأن وظيفة التشغيل تُثبَّت بشكل صحيح عند استخدام دائرة تثبيت، وأن مسار فصل الحمل الزائد يفتح دائرة التحكم كما هو مقصود. يبحث الاختبار النهائي أيضًا عن الاهتزاز أو الضوضاء غير الطبيعية أو السخونة الزائدة أو الدوران غير الصحيح في تطبيقات المحركات.

يعتمد التركيب الناجح على أكثر من توصيلات الأطراف — فهو يتطلب أيضًا فحوصات التصنيف، وانتظام التخطيط، والفحص، والتشغيل التجريبي المتحكم فيه.

طرق التوصيل الشائعة

توصيل بادئ المحرك المباشر على الخط (DOL)

أحد أكثر تطبيقات الكونتاكتور شيوعًا هو بادئ المحرك المباشر على الخط (DOL). يبدل الكونتاكتور جهد الخط الكامل إلى المحرك عندما يُنشَّط الملف. يقترن مرحل الحماية من الحمل الزائد بالكونتاكتور لحماية المحرك من التيار الزائد المستمر، بينما توجد حماية منفصلة من الدائرة القصيرة في المنبع.

بادئات DOL بسيطة وفعالة للمضخات والمراوح والناقلات والضواغط والمحركات الصناعية العامة. عادةً ما يكون مخطط التوصيل سهل القراءة لأن دائرة القدرة ودائرة التحكم تبقى منفصلتين بوضوح.

توصيل كونتاكتور عكس الاتجاه

يستخدم التحكم العكسي كونتاكتورين بالإضافة إلى أقفال ميكانيكية وكهربائية لتبديل مرحلتي محرك وعكس الدوران. تصبح المخططات أكثر تعقيدًا لأن كلا الكونتاكتورين يجب ألا يُغلقا في نفس الوقت أبدًا. تُضاف نقاط تلامس القفل التبادلي المساعدة في دائرة التحكم لمنع التنشيط المتزامن.

لا ينبغي أبدًا ارتجال دوائر العكس دون تصميم القفل التبادلي الصحيح وإرشادات الشركة المصنعة. فهي تتطلب اهتمامًا أكبر من بادئ أساسي غير عكسي.

التحكم في الكونتاكتور من PLC أو المرحلات

في اللوحات الحديثة، غالبًا ما تُدار الكونتاكتورات بواسطة مخارج PLC أو مرحلات التحكم أو مرحلات المؤقت أو إشارات أتمتة المباني بدلاً من أزرار الضغط اليدوية. يبقى المبدأ كما هو: إما أن يوفر الجهاز الخارجي طاقة الملف أو يزيلها، بينما تبقى الشروط المسموحة ونقاط تلامس الحماية على التوالي مع دائرة الملف.

هذا يجعل الكونتاكتورات سهلة التكامل في الأنظمة الآلية، لكن يجب أن يوضح المخطط بوضوح كلاً من توصيلات المجال ومنطق التحكم حتى تتمكن الصيانة من تحديد ما إذا كان العطل في دائرة القدرة أو أجهزة التحكم أو تسلسل الأتمتة.

نصائح التركيب وفحوصات الصيانة

حافظ على تنظيم توصيلات القدرة والتحكم

تركيبات الكونتاكتور الجيدة سهلة الصيانة لأنها موصلة بوضوح. يجب توجيه موصلات الخط وموصلات المحرك وأسلاك التحكم الصغيرة بشكل نظيف ووسمها بشكل متسق. يجب أن تكون نقاط التلامس المساعدة ونقاط تلامس الحمل الزائد وأسلاك الملف قابلة للتحديد دون تخمين. هذا يقلل وقت استكشاف الأخطاء ويقلل فرصة أخطاء التوصيل المستقبلية أثناء أعمال الصيانة.

اتبع معيارًا موحدًا للوحة لترقيم الأطراف وحلقات الأسلاك ولون الموصلات ووسم المكونات. غالبًا ما تمنع الوثائق الجيدة وقت توقف أكثر من أي ترقية أجهزة فردية.

تحقق من إعدادات مرحل الحماية من الحمل الزائد

اضبط مرحل الحماية من الحمل الزائد وفقًا لتيار الحمل الكامل للمحرك وتصميم الحماية، وليس بالتخمين. عادةً ما توضع نقطة التلامس المساعدة المغلقة عادةً في دائرة الملف بحيث يؤدي فصل الحمل الزائد إلى إزالة طاقة الملف وفتح الكونتاكتور. الإعداد الخاطئ يؤدي إلى فصول مزعج أو، الأسوأ، حماية غير كافية للمحرك.

بعد التشغيل التجريبي، تحقق من أن مسار فصل الحمل الزائد يتصرف كما هو مقصود وأن إجراءات إعادة الضبط واضحة لفريق الصيانة.

افحص الحرارة والاهتزاز وتآكل نقاط التلامس

أثناء الصيانة، ابحث عن أطراف مرتخية، أو تغير لون، أو سخونة زائدة، أو ضوضاء غير طبيعية من الملف، أو تآكل نقاط التلامس، أو تلوث. عادةً ما يشير اهتزاز الكونتاكتور إلى جهد تحكم منخفض، أو مصدر ملف ضعيف، أو توصيل تحكم مرتخي، أو اختيار ملف غير صحيح. قد يشير تلف الحرارة بالقرب من الأطراف إلى عزم شد مرتخي، أو موصلات محملة زيادة، أو تحجيم غير صحيح للجهاز.

لأن الكونتاكتورات أجهزة كهروميكانيكية، فإن الفحص المنتظم مهم. يمكن منع العديد من الأعطال إذا تم اكتشاف الكتل المساعدة التالفة أو الملفات التالفة أو التوصيلات الرديئة قبل أن تسبب توقفًا صعبًا في الإنتاج.

معظم مشاكل الكونتاكتور لا تسببها المخطط نفسه، بل جهد الملف غير المتطابق، أو التوصيلات المرتخية، أو إعدادات الحماية الخاطئة، أو تفاصيل دائرة التحكم التي تم التغاضي عنها أثناء التركيب.

تطبيقات توصيل كونتاكتور التيار المتردد

لوحات التحكم في المحركات

تُستخدم كونتاكتورات التيار المتردد على نطاق واسع في لوحات بادئ المحرك للمضخات والمراوح والمنافيخ والناقلات والضواغط وآلات التشغيل. في هذه التطبيقات، يعمل مخطط التوصيل كخريطة عملية لمنطق البدء، والحماية من الحمل الزائد، وأقفال التحكم، والوصول للصيانة.

أنظمة التدفئة والتهوية والتكييف (HVAC) وأنظمة المباني

في أنظمة HVAC، تبدل الكونتاكتورات الضواغط ومراوح المكثف ووحدات معالجة الهواء والسخانات الكهربائية والمعدات المجمعة. غالبًا ما تتضمن دائرة التحكم منظمات الحرارة ومفاتيح الضغط وتأخيرات زمنية وقواطع السلامة.

الأتمتة الصناعية ومعدات العمليات

في الأتمتة الصناعية، تبقى الكونتاكتورات شائعة حيثما يكون مطلوبًا تبديل أحمال منفصلة قوي: لوحات التحكم، وأقسام توزيع المرافق، وفروع طاقة الآلات، وأنظمة التدفئة، ومعالجة المياه، ومعدات العمليات حيث يجب أن تبدل إشارة تحكم حمل تيار متردد أكبر بأمان.

تبديل الإضاءة والقدرة

تبدل الكونتاكتورات أيضًا مجموعات الإضاءة ومجموعات التدفئة الكهربائية ومجموعات المكثفات وأحمال التيار المتردد المتكررة الأخرى. في هذه التطبيقات، ينسق مخطط التوصيل منطق التبديل، وجهد التحكم، والتوقيت، والتغذية الراجعة للحالة المساعدة.

الأسئلة الشائعة

ما الفرق بين كونتاكتور التيار المتردد والمرحل؟

يُبنى الكونتاكتور عمومًا لتبديل أحمال أعلى طاقة مثل المحركات والسخانات ودوائر التيار المتردد الكبيرة؛ بينما يُستخدم المرحل عادةً لوظائف تحكم منخفضة الطاقة. كما تقبل الكونتاكتورات عادةً مرحلات الحماية من الحمل الزائد والكتل المساعدة في تجميعات التحكم في المحركات.

ماذا يعني A1 و A2 على الكونتاكتور؟

A1 و A2 هما طرفا الملف. تطبيق جهد التحكم المقنن عبر هذين الطرفين يُنشِّط الكونتاكتور ويغير حالة نقاط التلامس الرئيسية والمساعدة.

كيف تُعلَّم الأطراف الرئيسية عادةً؟

في العديد من الأجهزة ذات النمط IEC، يُعلَّم جانب الدخول بـ 1L1 و3L2 و5L3، بينما يُعلَّم جانب الخروج بـ 2T1 و4T2 و6T3. تحقق دائمًا من العلامات الدقيقة على المنتج الذي تركبه.

لماذا يُوصَّل مرحل الحماية من الحمل الزائد مع الكونتاكتور؟

يحمي مرحل الحماية من الحمل الزائد المحرك من التيار الزائد المستمر. عادةً ما تُوصَّل نقطة التلامس المساعدة المغلقة عادةً في دائرة ملف الكونتاكتور بحيث يؤدي فصل الحمل الزائد إلى إزالة طاقة الملف وإيقاف المحرك.

هل يمكنني توصيل كونتاكتور بدون مخطط الشركة المصنعة؟

لا. المخططات العامة مفيدة لفهم الدائرة، لكن التركيب الفعلي يجب أن يتبع دائمًا مخطط الشركة المصنعة، وتصنيفات الجهاز، ومتطلبات الكود الكهربائي المعمول بها.
