في العديد من المشاريع الهندسية، لا يمكن ببساطة وضع المعدات على مكتب، أو تثبيتها على السطح، أو تركيبها كصندوق مكشوف. تحتاج بعض الأجهزة إلى أن تصبح جزءاً من جدار، أو لوحة، أو خزانة، أو وحدة تحكم، أو هيكل آلة، أو ممر، أو سطح منشأة عامة. يحل التركيب المضمن هذه الحاجة عن طريق وضع الجهاز جزئياً أو كلياً داخل فتحة محجوزة.

تُستخدم هذه الطريقة على نطاق واسع لوحدات الاتصال الطرفية، وشاشات اللمس، وواجهات التحكم، ووحدات العرض، وأجهزة التحكم في الوصول، ونقاط الاتصال في حالات الطوارئ، واللوحات الطبية، ومحطات المشغل الصناعية، ووحدات التحكم الكهربائية، وواجهات المباني الذكية، ومعدات الخدمة العامة. قيمته ليست بصرية فقط. يمكن للجهاز المضمن بشكل صحيح أن يقلل البروز، ويحمي الأسلاك، ويوفر المساحة، ويدعم التنظيف، ويقلل خطر التصادم، ويجعل التشغيل طويل الأمد أكثر تنظيماً.

النقطة الأساسية هي أن التركيب المضمن ليس مجرد أسلوب تثبيت. إنه يغير العلاقة بين الجهاز، والمستخدم، والهيكل، ومسار الكابل، وعملية الصيانة. عندما يتم التخطيط له جيداً، يصبح جزءاً من تصميم النظام بدلاً من كونه تفصيلة ديكور.

لماذا تغير طريقة التركيب النتيجة

لا يتحدد أداء المعدات فقط من خلال دائرتها، أو برنامجها، أو مادتها، أو بروتوكول الاتصال الخاص بها. تؤثر طريقة التركيب أيضاً على كيفية تصرف الجهاز في البيئة الحقيقية. قد تتعرض وحدة طرفية قوية مركبة في وضع خاطئ للتلف بسبب الصدمات. وقد تخلق لوحة تحكم موثوقة بأسلاك مكشوفة مشاكل صيانة. وقد تظل واجهة مصممة جيداً مركبة على ارتفاع خاطئ صعبة الاستخدام.

يقلل التركيب المضمن المسافة بين الجهاز والهيكل المحيط. فبدلاً من الوقوف خارج الجدار أو اللوحة كجسم مضاف، يتم تجويف المعدات داخل فتحة معدة. قد يكون الجزء المرئي عبارة عن لوحة أمامية، أو شاشة، أو لوحة مفاتيح، أو زر، أو سماعة هاتف، أو شبكة مكبر صوت، أو مصباح مؤشر، أو قارئ وصول، أو واجهة خدمة. يتم إخفاء الكابلات، والمبيت الخلفي، والأقواس، والموصلات خلف سطح التركيب.

هذا يخلق تركيباً أكثر تحكماً. يمكن للسطح المحيط حماية الجهاز من الصدمات الجانبية، ويمكن للمساحة الخلفية تنظيم الأسلاك، وتقدم اللوحة الأمامية منطقة التشغيل الضرورية فقط. يبدو الجهاز ويعمل كجزء من نظام مخطط له بدلاً من كونه إضافة مؤقتة.

الميزة واضحة في المناطق ذات الحركة المتكررة، مثل الممرات، والورش، ومحطات التمريض، وقاعات الركاب، والمداخل العامة، والغرف النظيفة، وغرف الآلات، وممرات المركبات، والمصاعد، ومكاتب التحكم، وعدادات الخدمة. قد يتداخل صندوق بارز مع الأشخاص، أو العربات، أو الأدوات، أو معدات التنظيف، أو المواد المتحركة. يقلل الجهاز المجوف من هذا التعارض.

الهيكل خلف السطح

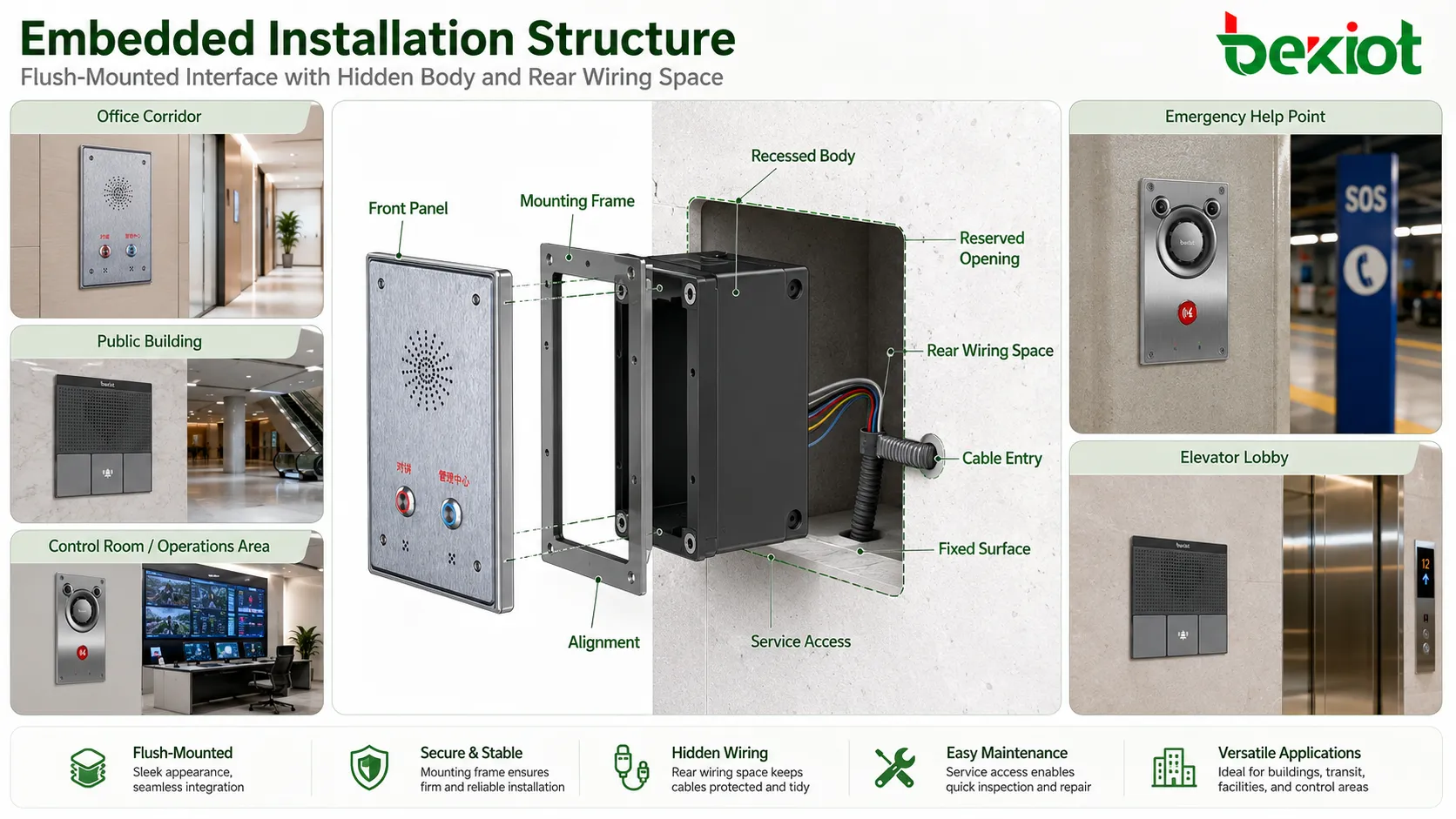

يشمل التركيب المضمن عادةً واجهة أمامية مرئية، وجسماً مجوفاً، وإطار تثبيت أو قوساً، وفتحة محجوزة، ومساحة أسلاك خلفية، وطريقة تثبيت. الواجهة الأمامية هي ما يراه المستخدمون ويشغلونه. يحتوي الجسم المجوف على عمق الجهاز، والوحدات الطرفية، ولوحات الدوائر، والموصلات، أو الأجزاء الميكانيكية. يثبت الإطار الجهاز على الجدار، أو اللوحة، أو الخزانة، أو وحدة التحكم.

الفتحة المحجوزة أمر بالغ الأهمية. يجب أن تتطابق مع حجم فتحة الجهاز، وتفاوت التركيب، ومتطلبات العمق، وحاجة الوصول للخدمة. إذا كانت الفتحة صغيرة جداً، فقد لا يتناسب الجهاز. وإذا كانت كبيرة جداً، فقد لا تُغلق اللوحة الأمامية أو تستوي بشكل صحيح. وإذا كان العمق الخلفي غير كافٍ، فقد تنحني الكابلات بشدة أو تضغط المكونات الداخلية على الهيكل.

يجب تخطيط مساحة الأسلاك الخلفية قبل البناء. قد تحتاج الأجهزة المضمنة إلى كابلات طاقة، وكابلات شبكة، وخطوط إشارة، وأسلاك تأريض، وخطوط مكبرات صوت، وكابلات تحكم، أو واجهات اتصالات. يجب أن يكون لهذه الكابلات اتجاه دخول مناسب، ونصف قطر انحناء، وتخفيف إجهاد، وملصقات تعريف، وفصل بين خطوط الطاقة والإشارة.

تختلف طرق التثبيت حسب الجهاز والموقع. تستخدم بعض الأجهزة براغي أمامية، أو مشابك خلفية، أو أقواس جانبية، أو صناديق خلفية، أو دعامات ملحومة، أو قضبان DIN، أو لوحات مخصصة. يجب أن تتطابق الطريقة مع الاهتزاز، وقوة تشغيل المستخدم، وتكرار الصيانة، والظروف البيئية. يحتاج الجهاز الذي يضغط عليه المستخدمون بشكل متكرر إلى تثبيت أقوى من شاشة تُشاهد فقط.

التكامل الفضائي هو الميزة الأولى

الميزة الأكثر وضوحاً هي التكامل الفضائي. من خلال تجويف المعدات في جدار، أو لوحة، أو هيكل آلة، أو باب خزانة، أو وحدة تحكم، يقلل التركيب من مقدار جسم الجهاز المعرض لمنطقة العمل. هذا يجعل المساحات الضيقة أكثر أماناً وأسهل في الاستخدام.

في الممرات، قد يضيق صندوق مكشوف الممر أو يخلق نقطة تصادم. في الورش، قد تتعرض الأجهزة البارزة للصدم بالأدوات، أو العربات، أو المواد المتحركة. في المستشفيات، قد تتداخل البروزات مع الأسرة، أو العربات، أو آلات التنظيف، أو حركة الموظفين. في مرافق الركاب، قد تصبح المعدات المكشوفة نقطة صدمات أو سوء استخدام.

يحسن التركيب المضمن أيضاً من انتظام التخطيط. تظهر الأجهزة في أوضاع ثابتة وارتفاعات متسقة. يتم إخفاء الكابلات. تصبح العلاقة بين الجهاز والبيئة أكثر وضوحاً. في المشاريع التي تحتوي على العديد من نقاط التركيب المتكررة، يخلق هذا نمطاً بصرياً ووظيفياً قياسياً يسهل فحصه وصيانته.

تتحسن الحماية المادية، لكنها ليست مضمونة

يمكن للتركيب المضمن تحسين الحماية المادية لأن جزءاً أقل من الجهاز يكون مكشوفاً خارج السطح. عندما يبرز جهاز من جدار، قد تتلف الصدمات الجانبية هيكله، أو موصله، أو سماعة الهاتف، أو زره، أو مدخل الكابل. عندما يكون الجهاز مضمنًا، يمكن للجدار أو اللوحة المحيطة أن تعمل كحماية جزئية.

هذا مفيد في المستودعات، والممرات الصناعية، والمدارس، ومحطات النقل، والمستشفيات، ومناطق وقوف السيارات، وقاعات الخدمة، والمباني العامة حيث تكون الحركة متكررة أو غير مضبوطة. من غير المرجح أن يتعرض الجهاز المجوف للصدم من الجانب مقارنة بالجهاز المكشوف بالكامل.

يمكنه أيضاً تقليل سوء الاستخدام العابر. إذا كان سطح التشغيل الأمامي فقط مرئياً، فمن غير المرجح أن يسحب المستخدمون الكابلات، أو يصلوا إلى الموصلات الخلفية، أو يفتحوا الصناديق، أو يتدخلوا في المكونات الداخلية.

ومع ذلك، فإن التركيب المضمن ليس مضاداً للتخريب تلقائياً. لا تزال اللوحة الأمامية، والأزرار، والشاشة، والشبكة، والبراغي، والملحقات المرئية بحاجة إلى قوة مناسبة. في المناطق العامة عالية الخطورة، قد يحتاج المصممون إلى براغي مقاومة للعبث، ولوحات أمامية معدنية، وأقواس معززة، وميكروفونات محمية، وشاشات مقاومة للصدمات، ووصول مضبوط إلى الأجزاء الداخلية.

مظهر أنظف وتناسق معماري

تتطلب العديد من المباني والمرافق أن تعمل الأجهزة دون تعطيل النظام البصري للمساحة. غالباً ما تهتم الفنادق، والمستشفيات، والمباني التجارية، ومجمعات المكاتب، والمجمعات التعليمية، والمطارات، ومحطات المترو، ومراكز المعارض، والمختبرات، وقاعات الخدمة العامة بالأسطح النظيفة، والتصميم المتسق، وتقليل الفوضى البصرية. يساعد التركيب المضمن المعدات على الاندماج في البيئة.

هذا لا يعني إخفاء الجهاز بالكامل. يجب أن تظل أجهزة الطوارئ، وأزرار الخدمة، ولوحات الاتصال الداخلي، وقارئات الوصول، ولوحات التحكم، والوحدات الطرفية العامة مرئية بما يكفي للمستخدمين. الهدف هو جعل الجهاز يبدو مقصوداً ومنظماً. عادةً ما تبدو اللوحة الأمامية المستوية ذات الملصقات الواضحة أكثر احترافية من صندوق مثبت على السطح بكابلات مكشوفة.

يمكن للتناسق المعماري أيضاً تحسين ثقة المستخدم. عندما تبدو المعدات مدمجة، فمن المرجح أن يتعرف المستخدمون عليها كنقطة خدمة رسمية. قد يخلق صندوق مرتخٍ أو تركيب يبدو مؤقتاً شكاً، خاصة في المرافق العامة.

إخفاء الكابلات وسلامة الأسلاك

إحدى أقوى المزايا العملية هي إخفاء الكابلات. الكابلات المكشوفة معرضة للسحب، والانحناء، والقطع، ودخول الماء، والانفصال العرضي، والوصول غير المصرح به. كما أنها تجعل التركيب يبدو غير مكتمل. يخفي التركيب المضمن مسارات الكابلات خلف الجدران، أو اللوحات، أو الخزائن، أو وحدات التحكم، مما يقلل من المخاطر المادية والفوضى البصرية.

يجب أن تظل الأسلاك المخفية منظمة. يجب أن توفر المساحة الخلفية دخولاً مناسباً للكابل، وتخفيف إجهاد، ونصف قطر انحناء، وتأريضاً، وملصقات تعريف، وفصلاً بين خطوط الطاقة والإشارة. إذا تم ضغط الكابلات ببساطة خلف الجهاز، تصبح الصيانة صعبة وقد تزيد الأعطال.

بالنسبة لمعدات الاتصالات والتحكم، استقرار الكابل ضروري. قد يتسبب كابل شبكة مرتخٍ في اتصال متقطع. وقد يخلق سلك طاقة مشدود انقطاعاً في الخدمة. وقد يزيد درع سيء التأريض من الضوضاء. وقد يعاني كابل إشارة يمر بالقرب من خطوط طاقة عالية من التداخل. يمنح التركيب المضمن المصممين مساحة مضبوطة لإدارة هذه المخاطر.

في المناطق العامة، تحسن الأسلاك المخفية السلامة أيضاً. لا يمكن للمستخدمين لمس الكابلات أو سحبها بسهولة. كما يقل احتمال أن يعلق بها طاقم التنظيف. ولا يمكن للأطفال، أو الزوار، أو المستخدمين غير المصرح لهم الوصول إلى الموصلات بسهولة. هذا يساعد في حماية استمرارية النظام.

يصبح التنظيف والنظافة أسهل

يمكن للتركيب المضمن دعم أسطح أنظف لأن مساحة الجهاز المرئية تقل ويمكن أن تكون الواجهة الأمامية مسطحة أكثر. هذا قيّم في المستشفيات، والمختبرات، والغرف النظيفة، ومناطق تجهيز الأغذية، والإنتاج الدوائي، والمطابخ، والمدارس، ومساحات الخدمة التجارية حيث يلزم التنظيف المتكرر.

غالباً ما تخلق الأجهزة المثبتة على السطح حوافاً، وفجوات، وأقواساً، ومسارات كابلات خارجية، ونقاط تجمع غبار. يمكن لجهاز مجوف بلوحة أمامية ناعمة أن يقلل هذه الزوايا الميتة إذا كان التصميم يتضمن إحكاماً، ومادة، ومحاذاة مناسبة.

في المناطق الحساسة للنظافة، مادة اللوحة الأمامية مهمة. يمكن اختيار الفولاذ المقاوم للصدأ، أو المعدن المعالج، أو الزجاج، أو لوحات الأغشية المختومة، أو المواد الهندسية الناعمة وفقاً لمواد التنظيف الكيميائية، وتكرار التعقيم، والتعرض للرطوبة، ومعايير الموقع. يجب أن يتجنب التركيب الفجوات غير الضرورية، والمواد الماصة، والتفاصيل التي يصعب تنظيفها.

يجب موازنة راحة التنظيف مع الوصول للصيانة. قد تكون الواجهة الأمامية محكمة الغلق بالكامل سهلة المسح، لكن الفنيين لا يزالون بحاجة إلى طريقة لخدمة الجهاز. قد تكون هناك حاجة إلى لوحات تفتح من الأمام، أو وحدات قابلة للإزالة، أو وصول خدمة خلفي، أو فتحات صيانة.

تعتمد السلامة على كل من الموقع وقابلية الاستخدام

يمكن للتركيب المضمن تقليل الحواف البارزة والأجهزة المكشوفة. هذا مهم بالقرب من طرق الهروب، والممرات الضيقة، وأدراج السلالم، وممرات المستشفيات، وممرات المدارس، والأرصفة، والمداخل العامة، وممرات المشاة الصناعية. قد يصبح الجهاز الذي يمتد بعيداً عن الجدار مشكلة عندما تكون المنطقة مزدحمة، أو سيئة الإضاءة، أو مستخدمة أثناء حركة الطوارئ.

يشمل التشغيل الآمن أيضاً تفاعلاً واضحاً. يجب تركيب الجهاز على ارتفاع وزاوية بحيث يمكن للمستخدمين تشغيله دون وضعية غير مريحة. يجب أن تكون أزرار الاتصال في حالات الطوارئ، ولوحات الاتصال الداخلي، وقارئات الوصول، ونقاط الاتصال الطبية، وواجهات التحكم قابلة للوصول والتعرف.

إذا كان الجهاز يتضمن شاشة، أو ميكروفوناً، أو مكبر صوت، أو سماعة هاتف، أو كاميرا، أو زراً، فيجب أن يدعم التخطيط الأمامي الاستخدام الحقيقي. قد يقلل الميكروفون المجوف بعمق من التقاط الصوت. وقد تؤثر شبكة مكبر الصوت الموضوعة بشكل سيء على وضوح الصوت. وقد يكون من الصعب رؤية زر مخفي في تجويف مظلل. يحمي التركيب المضمن الجيد الجهاز دون إضعاف واجهة المستخدم.

تتطلب الأسطح المختلفة تخطيطاً مختلفاً

يمكن تطبيق التركيب المضمن على أنواع عديدة من الأسطح، لكن لا يمكن نسخ التصميم بشكل أعمى. يختلف تجويف الجدار عن فتحة باب الخزانة. وتختلف وحدة التحكم عن لوحة الآلة. ويختلف قسم الغرفة النظيفة عن جدار نفق خرساني. يحدد سطح التركيب الدعم الهيكلي، ومسار الكابل، وطريقة الوصول، ومتطلبات التشطيب.

قد يتطلب الجهاز نفسه أقواساً، أو لوحات أمامية، أو مداخل كابلات، أو طرق إحكام، أو مسارات صيانة مختلفة اعتماداً على السطح. يجب أن يبدأ التصميم ببيئة التركيب الفعلية بدلاً من رسم الجهاز فقط.

يجب أن يدعم السطح أيضاً وزن الجهاز وقوة التشغيل. قد تنثني لوحة زخرفية رقيقة عندما يضغط المستخدمون على الأزرار. وقد يترهل باب الخزانة إذا أضيف وزن كبير جداً. وقد تنقل لوحة الآلة الاهتزاز. وقد يحتاج الجدار إلى تدعيم قبل القطع.

التحكم الصناعي والأتمتة

غالباً ما تستخدم أنظمة التحكم الصناعي التركيب المضمن للوحات المشغل، وشاشات HMI، ومحطات أزرار الضغط، ومؤشرات الحالة، ووحدات التحكم الطرفية المحلية، وواجهات الاتصالات، ووحدات مراقبة المعدات. تحتاج هذه الأجهزة إلى أن تكون قريبة من العملية ولكن يجب ألا تخلق عوائق حول الآلات أو خطوط الإنتاج.

يمنح تضمين الجهاز في لوحة آلة أو خزانة تحكم المشغلين واجهة ثابتة ومحمية. يمكن للعمال مشاهدة حالة الآلة، أو بدء أو إيقاف العمليات، أو تأكيد الإنذارات، أو تغيير المعلمات، أو التواصل مع نظام التحكم من موضع محدد.

قد تشمل البيئات الصناعية الاهتزاز، والغبار، ورذاذ الزيت، وتغير درجة الحرارة، والصدمات العرضية. يمكن أن يساعد التركيب المضمن، لكن يجب أن يتطابق إحكام اللوحة، وتصميم الحشية، والمادة، ومدخل الكابل مع الموقع. إذا تعرضت خزانة للغبار أو الرطوبة، فإن فتحة سيئة القطع يمكن أن تضعف مستوى حماية الهيكل.

الوصول للصيانة مهم. قد تحتاج اللوحات الصناعية إلى استبدال الوحدات، وفحص الأسلاك، وتحديثات البرامج الثابتة، أو فحص الوحدات الطرفية. إذا كان لا يمكن إزالة الجهاز المضمن إلا بتفكيك أجزاء كبيرة من الآلة، تصبح الصيانة المستقبلية مكلفة.

وحدات الاتصال والاتصال الداخلي الطرفية

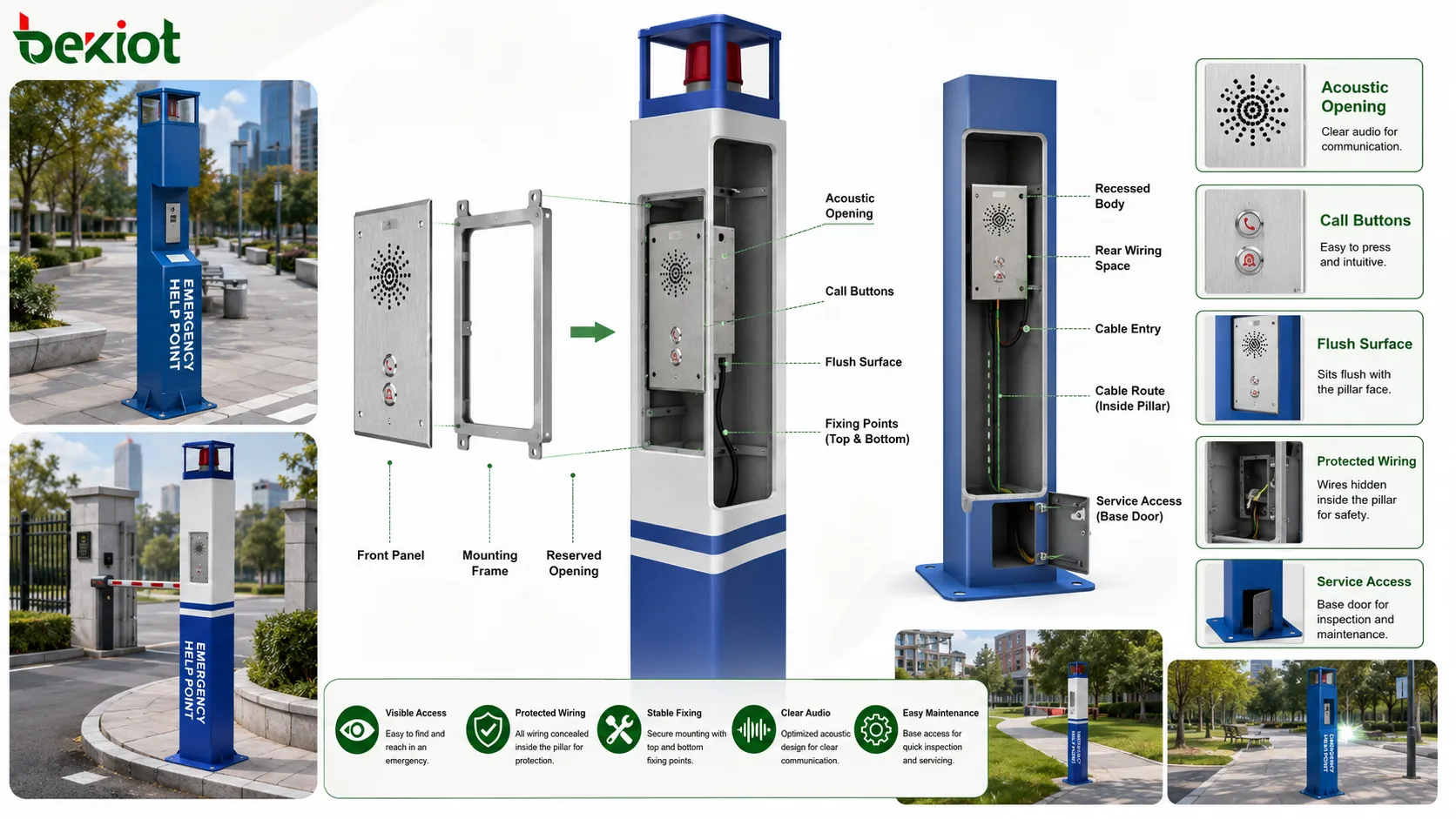

غالباً ما تكون أجهزة الاتصالات مضمنة عندما تحتاج إلى أن تكون متاحة بشكل دائم في موقع محدد. يشمل ذلك لوحات الاتصال الداخلي، ومحطات الاتصال في حالات الطوارئ، والوحدات الطرفية بدون استخدام اليدين، ونقاط المساعدة العامة، وأجهزة اتصال الزوار، وهواتف الخدمة، وواجهات اتصالات غرفة التحكم.

يساعد التضمين في الحفاظ على استقرار الجهاز ووضوحه مع حماية الجسم والأسلاك. في ممر، أو رصيف، أو بوابة، أو مدخل موقف سيارات، أو نفق، أو منطقة مستشفى، أو نقطة تفتيش صناعية، قد يحتاج المستخدمون إلى العثور على نقطة الاتصال بسرعة. يمكن للوحة الأمامية المستوية أو شبه المستوية تقليل التلف العرضي مع الحفاظ على سطح التشغيل متاحاً.

يجب مراعاة الأداء الصوتي. يجب ألا يتم حظر الميكروفونات، ومكبرات الصوت، والفتحات الصوتية بواسطة سطح التركيب. التصميم المجوف الذي يبدو أنيقاً لكنه يقلل التقاط الصوت أو خرج مكبر الصوت سيفشل في الاستخدام الحقيقي.

بالنسبة لاتصالات الطوارئ، الرؤية والملصقات مهمة بقدر الحماية. إذا كان الجهاز مخفياً جداً، قد لا يلاحظه المستخدمون. إذا لم يكن الزر محدداً بوضوح، قد يتردد المستخدمون. يجب أن يدمج التركيب المضمن الجهاز في البيئة دون أن يجعله يختفي من انتباه المستخدم.

الرعاية الصحية والبيئات النظيفة

غالباً ما تتطلب الرعاية الصحية والبيئات النظيفة أن تكون المعدات سهلة المسح، ومقاومة لعمليات التنظيف، ومدمجة في الجدران أو اللوحات دون فجوات غير ضرورية. التركيب المضمن مفيد للوحات نداء الممرضات، وواجهات الاتصالات الطبية، وهواتف الغرف النظيفة، ولوحات التحكم في الوصول، وشاشات المراقبة، ووحدات الخدمة الطرفية.

في المستشفيات، يمكن للوحات المضمنة تقليل البروزات في الممرات، والأجنحة، ومناطق العمليات، وغرف العلاج، والمختبرات، ومحطات التمريض. هذا يساعد في الحفاظ على الممرات خالية للأسرة، والعربات، وحركة الموظفين. كما أنه يقلل من مسارات الكابلات المكشوفة التي قد تجمع الغبار أو تتداخل مع التنظيف.

في الغرف النظيفة والمختبرات، نعومة السطح والإحكام مهمان. قد يخلق جهاز مركب فوق جدار حوافاً حيث يتجمع الغبار أو الجسيمات. يمكن للوحة أمامية مضمنة بشكل صحيح تقليل نقاط التجمع هذه عندما تكون المادة، والحشية، وتصميم البراغي، وفجوة التركيب مناسبة.

تتطلب بيئات الرعاية الصحية أيضاً وصول خدمة موثوقاً. إذا تعطلت لوحة نداء ممرضة، أو وحدة اتصال طرفية، أو واجهة خدمة طبية، فقد يؤثر ذلك على سير العمل بسرعة. يجب أن يسمح الهيكل المضمن بالصيانة دون إتلاف تشطيب الجدار أو إزعاج العمليات المجاورة أكثر من اللازم.

النقل والمرافق العامة

تستخدم مرافق النقل والمرافق العامة التركيب المضمن لنقاط مساعدة الركاب، وواجهات التذاكر، ولوحات الاتصال في حالات الطوارئ، ونقاط الاتصال على الأرصفة، ولوحات مساعدة المصاعد، وأجهزة الدفع في مواقف السيارات، وبوابات الوصول، وشاشات المعلومات، ووحدات الخدمة العامة الطرفية.

في المحطات أو الأرصفة، قد تتعرض الأجهزة المكشوفة للصدم من الأمتعة، أو آلات التنظيف، أو حركة الركاب. يقلل التركيب المضمن البروز ويساعد في الحفاظ على طريق عام واضح. كما أنه يجعل المعدات تبدو كجزء من المنشأة بدلاً من جهاز مؤقت أضيف لاحقاً.

يجب أن تكون الأجهزة العامة متينة ومفهومة. يجب أن تُظهر اللوحة الأمامية بوضوح مكان الضغط، أو التحدث، أو المسح، أو القراءة. إذا كان الجهاز مضمنًا بعمق كبير، فقد لا يلاحظه المستخدمون أو قد يجدون صعوبة في تشغيله. يوازن التصميم العام الجيد بين التركيب المستوي والتوجيه البصري.

يساعد التصميم المضمن القياسي أيضاً في النشر المتكرر. عندما يستخدم كل رصيف، أو بوابة، أو ردهة مصعد، أو مدخل موقف سيارات تنسيق تركيب مماثل، يمكن للمستخدمين التعرف على نقاط الخدمة بشكل أسرع ويمكن لطاقم الصيانة اتباع طريقة فحص متسقة.

المباني التجارية والخزائن ووحدات التحكم

غالباً ما تستخدم المباني التجارية والفنادق والأبراج المكتبية والمجمعات السكنية ومراكز التسوق والمجمعات التعليمية وقاعات المعارض التركيب المضمن لموازنة الوظيفة والمظهر الداخلي. يمكن دمج قارئات الوصول، ولوحات الاتصال الداخلي، ولوحات التحكم في الغرف، وأدوات التحكم في الإضاءة، ولوحات الترموستات، وشاشات المعلومات، وأزرار الطوارئ في الجدران أو اللوحات الزخرفية.

من غير المرجح أن تتعرض الأجهزة المضمنة للصدمات، ويتم إخفاء الكابلات، والتنظيف أسهل، وتصبح واجهة المبنى أكثر تنظيماً. في المساحات التي تواجه العملاء، يمكن أن يحسن هذا الجودة المدركة للمنشأة.

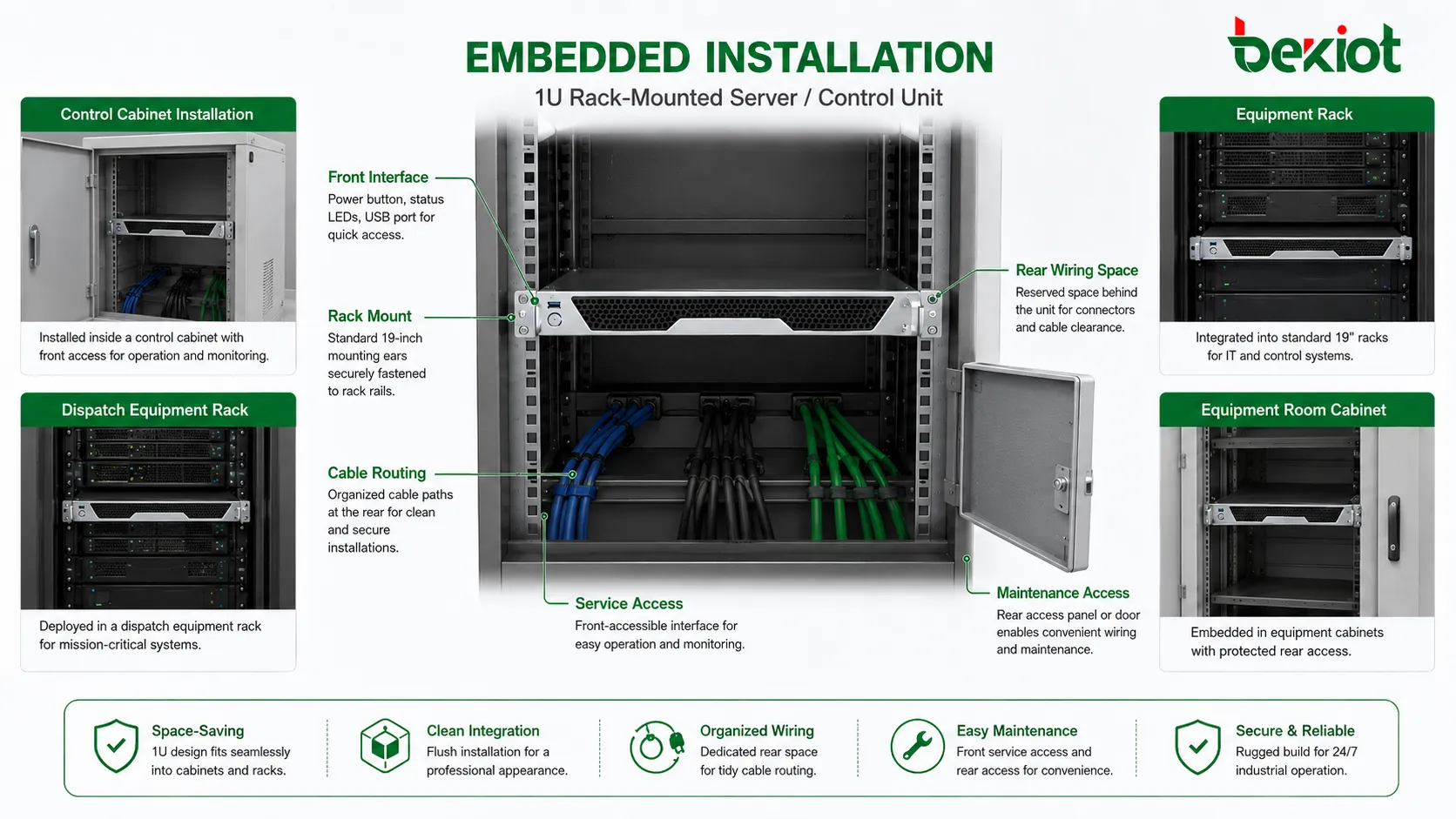

التركيب المضمن شائع أيضاً في خزائن التحكم، ولوحات غرفة الخادم، ووحدات تحكم التوجيه، ومكاتب المشغل، والخزائن الكهربائية، ورفوف المعدات. قد تشمل أبواب خزانة التحكم شاشات، وأزراراً، وعدادات، ومفاتيح اختيار، ومصابيح مؤشر، ومنافذ اتصالات. قد تستخدم وحدات تحكم التوجيه والتحكم ميكروفونات مضمنة، وشاشات لمس، ولوحات مفاتيح، ووحدات صوتية، ولوحات اتصال، وأزرار تحكم.

تتطلب هذه البيئات تنسيقاً بين المهندسين الكهربائيين، ومصممي أنظمة الجهد المنخفض، والمهندسين المعماريين، ومقاولي الديكور، وموردي الأجهزة. يجب تأكيد تشطيب الجدار، ومادة اللوحة، وحجم الفتحة، وعمق التركيب، وحركة الكابل، والوصول للصيانة قبل البناء.

التخطيط البيئي والهيكلي

يغير التركيب المضمن العلاقة بين الجهاز والبيئة. قد يكون الجهاز مخفياً جزئياً داخل تجويف جدار، أو خزانة، أو لوحة آلة، أو هيكل معماري. قد يكون لهذه المساحة المخفية سلوك درجة حرارة، أو رطوبة، أو تهوية، أو غبار، أو تكثيف مختلف عن المنطقة الأمامية المرئية.

تبديد الحرارة مشكلة شائعة. قد يصبح الجهاز الذي يعمل بشكل جيد عند تركيبه على السطح أكثر دفئاً عند تجويفه في تجويف مغلق. قد تولد الشاشات، والمعالجات، ووحدات الطاقة، ومكبرات الصوت، ودوائر الاتصالات حرارة. إذا كان التجويف الخلفي يعاني من تدفق هواء ضعيف، فقد ترتفع درجة الحرارة الداخلية وتقصر عمر الجهاز.

التحكم في الرطوبة مهم أيضاً. إذا تعرض الجدار أو اللوحة لتغيرات درجة حرارة خارجية، قد يتشكل تكثيف داخل التجويف. إذا كان الماء يمكنه الدخول من خلال فتحات الكابلات، أو ثقوب البراغي، أو فجوات اللوحة، أو الحواف سيئة الإحكام، فقد تصبح المساحة المخفية مصيدة رطوبة. يجب أن يحمي الإحكام الجهاز دون تجاهل التهوية حيث توجد حرارة.

يجب أن يأخذ التخطيط الهيكلي في الاعتبار قوة السطح. يمكن أن يؤدي قطع فتحة إلى إضعاف لوحة جدار، أو باب خزانة، أو سطح زخرفي، أو غطاء آلة. قد يكون التدعيم مطلوباً. يجب أن يظل التركيب مستقراً تحت الاهتزاز، وضغط المستخدم، وحركة الباب، والتشغيل طويل الأمد.

دقة التركيب والمحاذاة

يتطلب التركيب المضمن عادةً بناءً أكثر دقة من التركيب على السطح. يجب أن تستوي اللوحة الأمامية مع السطح المحيط. إذا كانت الفتحة ملتوية، أو كبيرة جداً، أو صغيرة جداً، أو سيئة التشطيب، فقد تبدو النتيجة النهائية غير احترافية وقد تؤثر على الإحكام أو التثبيت.

يجب أن تتبع أبعاد الفتحة رسم الجهاز. يجب على القائم بالتركيب تأكيد ما إذا كانت الأبعاد تشير إلى الجسم المضمن، أو اللوحة الأمامية، أو ثقوب البراغي، أو منطقة الحشية، أو مساحة الخلوص. قد يتسبب سوء قراءة الرسم في إعادة العمل.

استواء السطح مهم. إذا كان الجدار أو اللوحة غير مستوية، فقد لا تستقر اللوحة الأمامية بشكل صحيح. يمكن أن يخلق هذا فجوات، أو إجهاداً، أو دخول ماء، أو عيوباً بصرية. في بعض الحالات، هناك حاجة إلى إطار تثبيت أو لوحة مهايئ للتعويض عن عدم انتظام الموقع.

تؤثر المحاذاة أيضاً على ثقة المستخدم وتشغيله. الشاشة المائلة، أو الزر غير المتمركز، أو اللوحة الأمامية غير المستوية، أو الملصق المجوف يمكن أن يجعل الجهاز يبدو غير موثوق. في المناطق الصناعية، قد تؤثر المحاذاة السيئة على المتانة الميكانيكية والإحكام.

يجب تصميم الوصول للصيانة مبكراً

أحد مخاطر التركيب المضمن هو جعل المعدات صعبة الخدمة أكثر من اللازم. السطح الأمامي النظيف جذاب، لكن فرق الصيانة لا تزال بحاجة إلى الوصول إلى الجسم الخلفي، والوحدات الطرفية، والموصلات، والصمامات، والوحدات، ومنافذ البرامج الثابتة، وبراغي التثبيت. إذا كان لا يمكن إصلاح الجهاز إلا بإتلاف تشطيبات الجدار، فالتصميم سيء.

يمكن توفير الوصول للصيانة بطرق مختلفة. بعض الأجهزة قابلة للإزالة من الأمام. ويتطلب بعضها وصولاً خلفياً من خزانة، أو ممر خدمة، أو تجويف جدار، أو فتحة صيانة. ويستخدم بعضها لوحات أمامية بمفصلات أو خراطيش معيارية. يجب اختيار الطريقة قبل التركيب.

طول الكابل الاحتياطي مهم أيضاً. إذا تم قطع الكابلات بشكل قصير جداً، لا يمكن سحب الجهاز للأمام للخدمة. إذا كانت الكابلات طويلة جداً وغير مدارة، فقد تتداخل مع التركيب أو تبديد الحرارة. يجب تخطيط حلقة خدمة مناسبة وتأمينها.

يجب أن تظل الملصقات قابلة للوصول. يصعب تتبع الأسلاك المخفية إذا لم تكن معنونة. يجب أن يتطابق كل كابل، ووحدة طرفية، وموصل مع التوثيق. يجب ألا تضطر فرق الصيانة إلى تخمين أي كابل ينتمي للطاقة، أو الشبكة، أو الإنذار، أو الصوت، أو التحكم، أو التأريض.

مقارنة مع طرق التركيب الأخرى

التركيب المضمن ليس دائماً أفضل من الطرق الأخرى. يجب اختياره عندما تتطابق مزاياه مع حاجة الموقع. الأجهزة المثبتة على السطح أسهل في التركيب والاستبدال. الأجهزة المكتبية مرنة وقابلة للنقل. تركيب الرف أو الخزانة مناسب للمعدات المركزية. الأجهزة المضمنة أكثر تكاملاً وحماية ولكنها تتطلب تخطيطاً أكثر.

يجب أن يأخذ الاختيار في الاعتبار وصول المستخدم، والسلامة، والجماليات، والأسلاك، والصيانة، والبيئة، والتكلفة، والتغيير المستقبلي. التصميم الأكثر احترافية ليس دائماً التصميم الأكثر إخفاءً. إنه التصميم الذي يدعم غرض النظام بشكل أفضل طوال دورة حياته.

الأخطاء الشائعة والحلول الأفضل

كيفية الحكم على ما إذا كان مناسباً

يجب أن يجيب التركيب المضمن المناسب على عدة أسئلة عملية. هل يحتاج الجهاز إلى وضع دائم وثابت؟ هل سطح الموقع مناسب للقطع أو التجويف؟ هل هناك عمق خلفي كافٍ؟ هل يمكن للكابلات الدخول بأمان؟ هل يمكن للجهاز تبديد الحرارة؟ هل يمكن خدمته دون إتلاف الهيكل المحيط؟

يجب أيضاً مراجعة سلوك المستخدم. هل سيرى المستخدمون الجهاز بسهولة؟ هل يمكنهم الوصول إليه بشكل مريح؟ هل اللوحة الأمامية مقروءة؟ هل الأزرار، والشاشات، ومكبرات الصوت، والميكروفونات، والملصقات موضوعة بشكل صحيح؟ هل يتطابق ارتفاع التركيب مع مجموعة المستخدمين؟

الظروف البيئية مهمة. هل يتعرض الجهاز للغبار، أو الرطوبة، أو مواد التنظيف الكيميائية، أو الاهتزاز، أو الصدمات، أو الحرارة، أو البرد، أو سوء الاستخدام العام؟ هل يحسن الهيكل المضمن الحماية أم يخلق مخاطر خفية؟ يمكن للتجويف أن يحمي من التصادم، لكنه قد يحبس أيضاً الحرارة أو الرطوبة إذا كان التصميم سيئاً.

يجب إشراك فرق الصيانة في التقييم. يمكنهم تحديد مشاكل الوصول، واحتياجات الملصقات، ومتطلبات الكابل الاحتياطي، وصعوبات الاستبدال. التصميم الذي يرضي المهندس المعماري أو القائم بالتركيب فقط قد يفشل لاحقاً في التشغيل.

يجب أن يستند الحكم النهائي إلى قيمة دورة الحياة. يكون التركيب المضمن مناسباً عندما تبرر الفوائد في السلامة، وتوفير المساحة، والمظهر، وحماية الأسلاك، والنظافة، والاستقرار التشغيلي متطلبات التخطيط والبناء الإضافية.

نظرة ختامية

يوفر التركيب المضمن مزايا خاصة لأنه يدمج المعدات في الهيكل المحيط بدلاً من تركها مكشوفة كجسم منفصل. إنه يوفر المساحة، ويخفي الأسلاك، ويحسن النظام البصري، ويقلل خطر التصادم، ويدعم التنظيف، ويحمي الواجهات، ويخلق نقاط خدمة ثابتة ومستقرة للتشغيل طويل الأمد.

تشمل سيناريوهات تطبيقه لوحات التحكم الصناعية، ووحدات الاتصال الطرفية، وواجهات الرعاية الصحية، والغرف النظيفة، ومرافق النقل، ونقاط المساعدة العامة، والمباني التجارية، وأنظمة التحكم في الوصول، والخزائن، ووحدات التحكم، وواجهات الآلات. في كل سيناريو، تعتمد القيمة على ما إذا كان الجهاز يحتاج إلى أن يكون دائماً، وقابلاً للوصول، ومحمياً، ومتكاملاً بصرياً أو هيكلياً.

المفتاح هو التخطيط الدقيق. يؤثر حجم الفتحة، والعمق الخلفي، وتوجيه الكابلات، وتبديد الحرارة، والإحكام، والمادة، والقوة الهيكلية، وارتفاع المستخدم، والأداء الصوتي، والوصول للصيانة، والتوثيق جميعاً على النتيجة النهائية. عندما يتم التعامل مع هذه العوامل بشكل صحيح، يصبح التركيب المضمن أكثر من مجرد طريقة تثبيت أنيقة؛ بل يصبح جزءاً موثوقاً من تصميم النظام.

الأسئلة الشائعة

هل التركيب المضمن مناسب لجميع أنواع المعدات؟

لا. إنه الأنسب للأجهزة الثابتة، وطويلة الأمد، والموجهة للمستخدم، أو المدمجة في اللوحات. المعدات التي يجب أن تتحرك بشكل متكرر، أو تُستبدل كثيراً، أو تظل قابلة للوصول بالكامل من جميع الجوانب قد تكون أنسب للتركيب على السطح، أو المكتبي، أو الرف، أو الخزانة.

ما هي أكبر ميزة مقارنة بالتركيب على السطح؟

أكبر ميزة هي التكامل. يقلل التركيب المضمن البروز، ويخفي الكابلات، ويحسن المظهر، ويحمي جسم الجهاز، ويبقي التركيب أقرب إلى السطح المحيط. هذا مفيد في الممرات، والمناطق العامة، ولوحات التحكم، والمساحات النظيفة، ونقاط الخدمة الدائمة.

ما الذي يجب فحصه قبل قطع فتحة التركيب؟

يجب على فريق المشروع تأكيد طراز الجهاز، وحجم الفتحة، وأبعاد اللوحة الأمامية، والعمق الخلفي، واتجاه دخول الكابل، وطريقة التركيب، والوصول للخدمة، وقوة الجدار أو اللوحة، ومتطلبات الحماية البيئية قبل قطع الفتحة.

هل يمكن أن يسبب التركيب المضمن مشاكل صيانة؟

نعم، إذا لم يتم تخطيط الوصول للصيانة. قد يكون من الصعب إزالة أو إصلاح جهاز مجوف إذا لم تكن هناك طريقة إزالة أمامية، أو وصول خلفي، أو حلقة خدمة، أو ملصقات واضحة، أو فتحة صيانة. يتضمن التصميم المضمن الجيد تخطيط الخدمة من البداية.

هل يحسن التركيب المضمن أداء مقاومة الماء أو الغبار؟

يمكن أن يساعد في تقليل التعرض، لكن الحماية تعتمد على التصميم الكامل. تؤثر اللوحة الأمامية، والحشية، ومدخل الكابل، وسطح التركيب، وطريقة الإحكام، والمادة، وجودة التركيب جميعاً على مقاومة الماء والغبار. التضمين وحده لا يضمن الحماية البيئية.
